คำอธิบาย

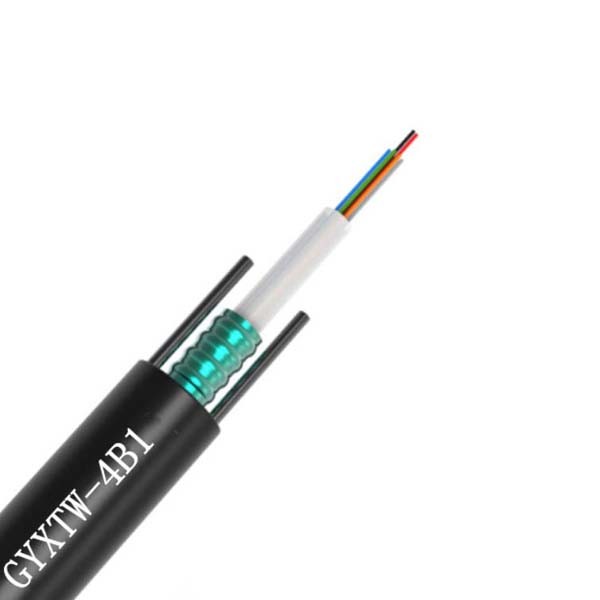

สายเคเบิลไฟเบอร์ออปติก GYXTW ทำจากไฟเบอร์ออปติก 250μm ในปลอกไม้สนโมดูลัสสูงซึ่งเต็มไปด้วยสารประกอบกันน้ำท่อหลวมถูกพันตามยาวด้วยเทปเหล็กเคลือบพลาสติกสองหน้า (PSP)มีการเพิ่มวัสดุกั้นน้ำระหว่างเทปเหล็กและท่อหลวมเพื่อให้แน่ใจว่าสายเคเบิลไฟเบอร์ออปติกมีความกะทัดรัดและกันน้ำตามยาววางลวดเหล็กขนานกันสองเส้นที่ทั้งสองด้านแล้วอัดเข้าไปในปลอกโพลีเอทิลีนเพื่อสร้างสายเคเบิล
สายเคเบิลไฟเบอร์ออปติกหุ้มเกราะ Uni-Tube Single Jacket/Single Armor พร้อมไฟเบอร์วางอยู่ในท่อบัฟเฟอร์แบบหลวมๆแกนของสายเคเบิลได้รับการปกป้องด้วยเกราะเทปเหล็กลูกฟูกและหุ้มด้วยแจ็กเก็ตโพลีเอทิลีนสีดำลวดเหล็กฝังตัวสองเส้นให้แรงดึงที่ต้องการ

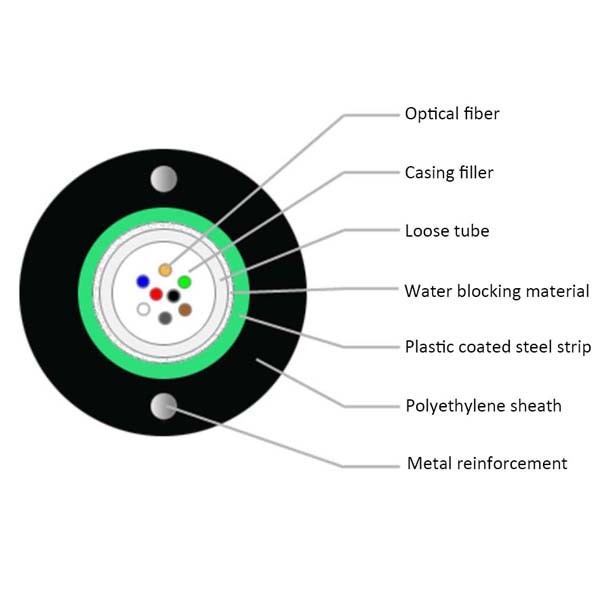

การก่อสร้างผลิตภัณฑ์
| ไฟเบอร์ | เส้นใย 2-24 เส้น Uni-loose tube gel-filled |
| เกราะ | เทปเหล็กลูกฟูก (PSP) |
| สมาชิกที่แข็งแกร่ง | ฝังลวดเหล็ก |
| เสื้อตัวนอก | โพลิเอทิลีนสีดำที่ทนต่อรังสียูวีและความชื้น (PE) |
คุณสมบัติ
1. โครงสร้าง Uni-tube gel-filled เพื่อการปกป้องเส้นใยที่เหนือกว่า
2. เกราะ CST เพื่อป้องกันสายเคเบิลจากการโจมตีของหนูและความเสียหายทางกล
3. ลวดเหล็กแบบฝังให้ความต้านทานแรงดึงและความต้านทานแรงกดที่ต้องการ
4. กะทัดรัด ติดตั้งง่าย
5. การออกแบบที่ทนต่อรังสี UV และความชื้น
โครงสร้างและพารามิเตอร์ของสายเคเบิล
| ไฟเบอร์ นับ |
หลอด เส้นผ่านศูนย์กลาง |
ลวดเหล็ก เส้นผ่านศูนย์กลาง |
ความหนาของเปลือก (ระบุ*) |
เส้นผ่านศูนย์กลางโดยรวม (ระบุ**) |
น้ำหนัก (โดยประมาณ) |
| มม | มม | มม | มม | กก./กม | |
| 6 | 2.5 | 1.0 | 2.3 | 8.4 | 73 |
| 12 | 3.0 | 1.0 | 2.3 | 8.9 | 81 |
ประสิทธิภาพของเคเบิลออฟติคัลไฟเบอร์
ประสิทธิภาพของใยแก้วนำแสงแบบมีสาย (ITU-T Rec. G.652D)
| รายการ | ข้อมูลจำเพาะ |
| ชนิดไฟเบอร์ | สถานะโสด |
| วัสดุไฟเบอร์ | เจือซิลิกา |
| ค่าสัมประสิทธิ์การลดทอน @ 1310 นาโนเมตร @ 1383 นาโนเมตร @ 1550 นาโนเมตร @ 1625 นาโนเมตร |
≤ 0.36 เดซิเบล/กม ≤0.35 เดซิเบล/กม ≤0.22 เดซิเบล/กม ≤0.25 เดซิเบล/กม |
| ชี้ความไม่ต่อเนื่อง | ≤ 0.05 เดซิเบล |
| ความยาวคลื่นตัดสายเคเบิล | ≤ 1260 นาโนเมตร |
| ความยาวคลื่นที่มีการกระจายตัวเป็นศูนย์ | 1300 ~ 1324 นาโนเมตร |
| ความชันเป็นศูนย์ | ≤0.092 แรงม้า/(นาโนเมตร².กม.) |
| การกระจายตัวของสี @ 1288 ~ 1339 นาโนเมตร @ 1271 ~ 1360 นาโนเมตร @ 1550 นาโนเมตร @ 1625 นาโนเมตร |
≤3.5 แรงม้า/(นาโนเมตร กม.) ≤5.3 แรงม้า/(นาโนเมตร กม.) ≤18 แรงม้า/(นาโนเมตร กม.) ≤22 แรงม้า/(นาโนเมตร กม.) |
| พม | ≤0.2 แรงม้า/กม.½ |
| เส้นผ่านศูนย์กลางฟิลด์โหมด @ 1310 นาโนเมตร | (8.6~9.5)±0.6 หนอ |
| ข้อผิดพลาดศูนย์กลางแกน/หุ้ม | ≤0.6 หนอ |
| เส้นผ่าศูนย์กลางหุ้ม | 125.0 ± 1 หนอ |
| การหุ้มแบบไม่กลม | ≤1.0% |
| เส้นผ่านศูนย์กลางการเคลือบหลัก | 245 ± 10 หนอ |
| ระดับการทดสอบหลักฐาน | 100 kpsi (=0.69 Gpa), 1% |
| การพึ่งพาอุณหภูมิ 0℃~ +70℃ @ 1310 & 1550nm |
≤ 0.1 เดซิเบล/กม |
ช่วงอุณหภูมิการใช้งาน
| ช่วงอุณหภูมิในการทำงาน | -40℃ ถึง +60℃ |
| ช่วงอุณหภูมิการจัดเก็บ / การขนส่ง | -40℃ ถึง +60℃ |
| ช่วงอุณหภูมิการติดตั้ง | -20℃ ถึง +50℃ |
